# RFID Notes

Radio Frequency Identification (RFID) technology uses radio waves to identify people or objects.

There is a device that reads information contained in a wireless device or “tag” from a distance without making any physical contact or requiring a line of sight.

# Ứng dụng

Sách
Thẻ ngân hàng
Hộ chiếu điện tử
Làm khoá điện tử
Hệ thống đỗ xe tự động
- kiểm tra việc vào ra của ô tô, ghi lại thời gian đỗ,
- xác định sự hiện hữ của các chỗ trống và
- đảm bảo việc thanh toán tiền đỗ xe.
Hệ thống EAS (electronic article surveillance - điện tử kiểm tra đối tượng)
- Chip label barcode vào cuốn sách để tránh mất
SmartKey và SmartStart: cho phép chủ xe có thể mở cửa và khởi động xe mà ko cần lấy chìa khoá ra khỏi túi.

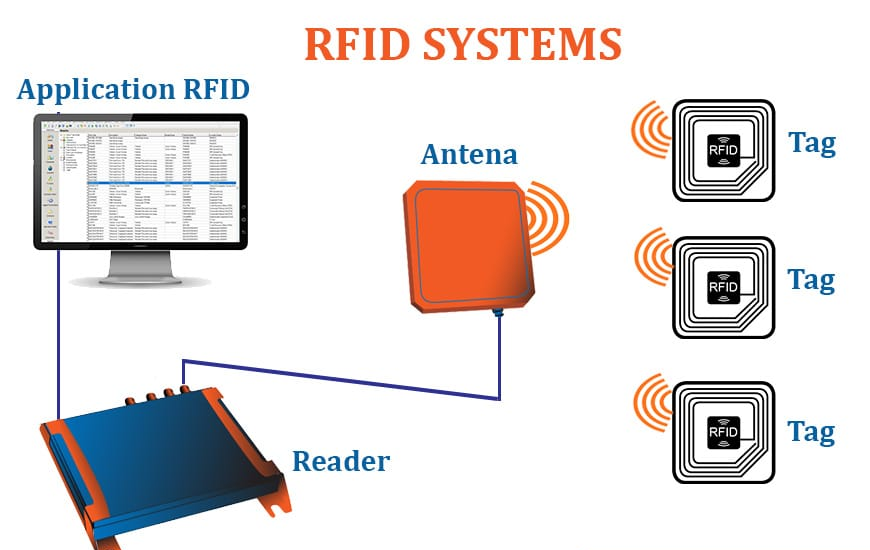

# Thành phần hệ thống RFID

Chip / Tag RFID (sắt từ )
- DST (Digital Signature Tag - nhãn với chữ ký số): bộ nhớ + bộ xử lý đơn giản
Anten RFID
Reader machine - máy đọc
Processing machine - Máy xử lý dữ liệu

Nguyên tắc chia ra 2 lớp lớn:

Hệ thống 1 bit : lưu trên chip 2 trạng thái 0, 1
Hệ thống N-bit: thông tin lớn hơn (id, name, ...)

# Phân loại tags

# Tags by Frequency

RFID tần số thấp (LF): 30KHz đến 300KHz, phạm vi đọc là 10 cm. Theo dõi sự phát triển của vật nuôi trong ngành chăn nuôi
RFID tần số cao (HF): 3MHz đến 30MHz, 10cm đến 1m. Ứng dụng trong thanh toán và truyền dữ liệu.
RFID tần số siêu cao (UHF): 300MHz đến 3GHz, phạm vi đọc tới 12m. Ứng dụng trong nhiều lĩnh vực như quản lý và kiểm tra hàng hóa, cấu hình thiết bị truyền thông vô tuyến.

# Tags by Active / Passive

Cấu tạo chung

Ăng ten bên trong của thẻ
Vi mạch (Microchip) hoặc mạch tích hợp (IC – Integrated Circuit)

Active RFID tag: Thẻ RFID chủ động sở hữu nguồn năng lượng riêng (bằng pin) bên trong cho phép thẻ có phạm vi đọc cực dài cũng như bộ nhớ lớn. Thông thường, pin của thẻ có tuổi thọ từ 3 – 5 năm.

2 loại nhỏ

Transponder: đầu đọc sẽ gửi tín hiệu trước, và sau đó các Thẻ Transponder sẽ gửi tín hiệu trở lại với thông tin liên quan
Beacon: thẻ sẽ không đợi tín hiệu của đầu đọc

Passive RFID tag: Thẻ RFID thụ động không có nguồn điện bên trong.

Đúng như tên gọi, thẻ RFID thụ động sẽ chờ tín hiệu từ đầu đọc. Đầu đọc sẽ truyền năng lượng đến ăng-ten và chuyển nó thành sóng RF

Phạm vi đọc của hệ thống thụ động này khá giới hạn – không quá 10m.

# RFID UHF Gen 2

Thẻ UHF RFID Class 1 Gen 2 được gọi tắt là Gen 2

TID Number

Transponder ID (TID) - được đánh số theo thứ tự cho mục đích nhận dạng

Nói chung, để xác thực một thẻ bị nghi ngờ là giả mạo, hãy đọc bộ nhớ EPC và bộ nhớ TID và ghi lại cả hai số.

Password

Hai chức năng mật khẩu hiện khả dụng trên thẻ Class 1 Gen 2 là: Access Code và Kill Code. Cả hai loại mật khẩu đều được lưu trữ trên khối bộ nhớ dành riêng và được mã hóa trước bằng các số 0.

# NFC

NFC là một nhánh trong công nghệ RFID HF (RFID tần số cao) và cùng hoạt động dưới tần số là 13.56 MHz. Tiêu chuẩn và giao thức của chuẩn NFC cũng được dựa theo các tiêu chuẩn RFID được ghi chú trong bộ quy chuẩn ISO/IEC 14443, FeLiCa và ISO/IEC 18092.

Nói tóm tắt ta có thể coi NFC là một tập hợp con của RFID, tức là, RFID có khoảng cách truyền thông trong phạm vi 10cm hoặc 4inch có thể coi là NFC.
